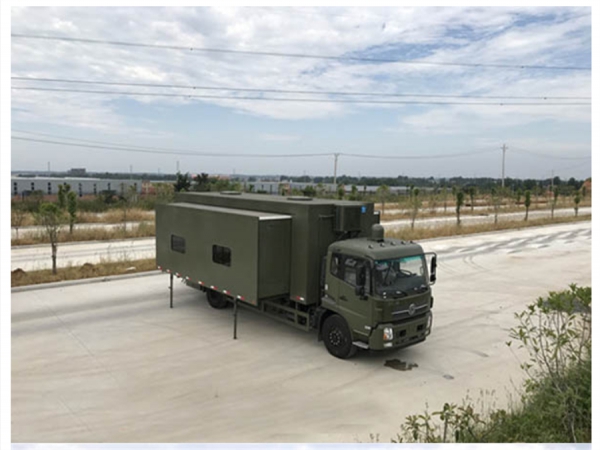

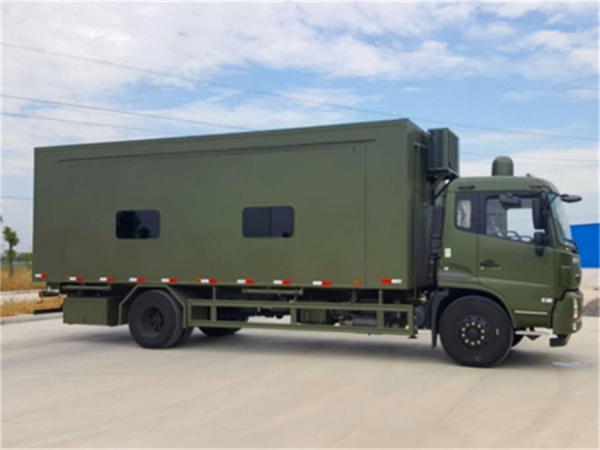

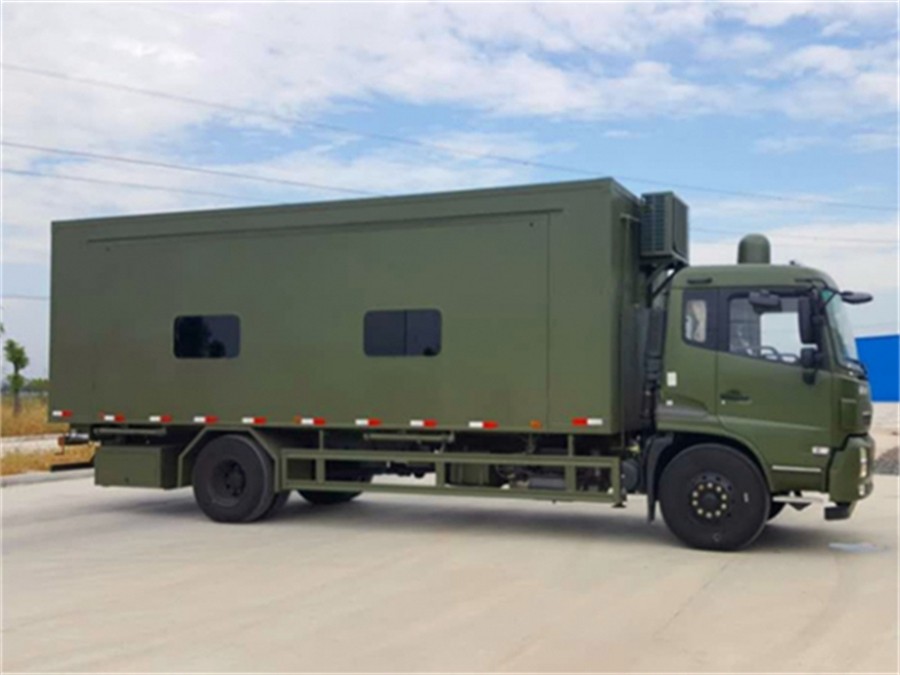

东风天锦8-12人宿营车

东风天锦宿营车（24人双面扩展宿营车），提供24人生活保障车，东风天锦宿营车，24人宿营车，**宿营车，东风天锦平头排半驾驶室，4X2驱动，东风康明斯180马力、190马力、210马力国五发动机，东风6档变速箱，外形尺寸mm9600,8620,8420×2450,2500×3980,3800，轴距mm3800,4200,4500,4700,5000，9.00R2016PR钢丝胎，总质量15.8吨，1、整车机动灵活、可靠性高、环境适应性好，性价比高。2、能够满足24人的住宿，阅读，生活，洗浴，空间利用率高。整车技术指标3、整车外形（L×W×H）：9880mm×2550mm×3880mm，宿营方舱收拢外形尺寸（L×W×H）：7350mm×2500mm×2377mm，宿营方舱展开外形尺寸（L×W×H）：7350mm×4653mm×2377mm4，在平整正常柏油路面**车速：≥90Km/h

（一）车辆的功能介绍
车辆改装设计：整车改装设计符合**对汽车设计改装的相关要求；在保证运载工具行驶安全的前提下，充分利用汽车底盘的有效载荷及底盘尺寸；能满足车载设备安装、运行和人员工作、生活需要。
（二）车辆特点
1、整车机动灵活、可靠性高、环境适应性好，性价比高。
2、能够满足8－12人的住宿，淋浴、洗漱、阅读，空间利用率高。
二、技术指标
（一）作业能力、基本功能和性能
1、整车技术指标
整车外型尺寸：9600×2500×3980
驾驶室成员：3人，
在平整正常柏油路面**车速：≥90Km/h，
住宿人数：12人，
2、主要作业能力指标
1）宿营功能：满足8－12人的住宿空间及床铺。具有舒适的就寝环境及齐全的卫生**、具有良好的起居空间与环境供人员工作生活需要，且具备1个**的厕所淋浴间，洗漱台。
2）车辆携带净水量：≥600L。

（二）、使用环境要求：
1、贮藏极限温度：-41℃，+70℃；
2、工作温度： -30℃～+42℃；
3、可使用海拔高度：≥3500m；
4、抗风：能在8级风条件下展开、撤收；
5、淋雨：降雨强度5-7mm/min 条件下1h无渗漏。

三、引用标准
本方案引用的主要标准如下：
GJB 2372           **方舱滑撬规范
GJB 2410           **方舱角件规范
GJB 2778           **方舱系固器具规范
GJB 6109-2007      **方舱通用规范
GJB6645-2009      后勤装备通用战术技术指标要求
GB 5749-2006     生活饮用水卫生标准
GJB 651-89       **战时饮用水卫生标准
GB9 684          不锈钢食具容器卫生标准
GJB 1096         **战时饮用水标准检验法
GJB 1106         **专用汽车定型试验规程
GJB 1777         **专用汽车通用规范
GJB1379          **汽车的颜色与涂层
GB 2819          交流工频移动电站技术条件
GB1495           机动车辆允许噪声
GB1589           道路车辆外廓尺寸、轴荷及质量限值
GB7258           机动车运行安全技术条件
GB12676          汽车制动系统结构、性能和试验方法
JB/T5943         工程机械焊接件通用技术条件
QC/T252          专用汽车定型试验规程
QC/T625          汽车用涂镀层和化学处理层
QC/T452          住宿车通用技术条件
JB911            一般工业用低压电气间隙和和漏电距离

四、技术方案

宿营车主要由二类汽车底盘、宿营方舱、宿营**，空气调节系统、淋浴系统、水路系统、电气系统等组成。能够满足8－24人的住宿。具有舒适的就寝环境及齐全的卫生**。

1  东风天锦  1  台  康明斯ISB180马力

2  厢体  1  台  整车尺寸：9600x2500x3980
厢体尺寸：7200x2490x2500mm 内部2.5mm玻璃钢蒙皮，内部钢骨架+聚氨酯填充。
3  舱门  1  套  带瞭望窗
4  裙边  2  套  左右侧各一套

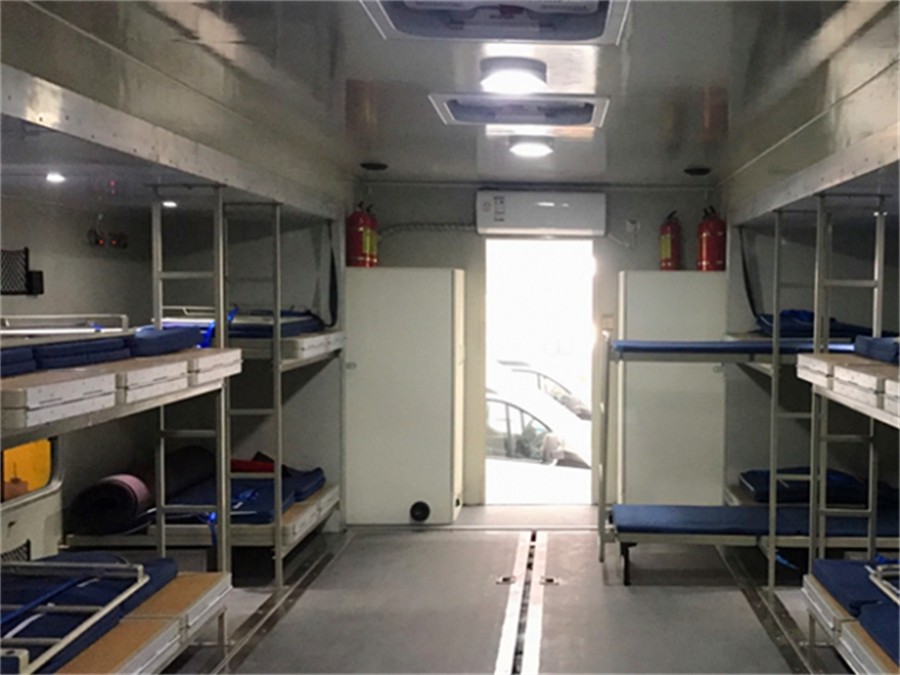

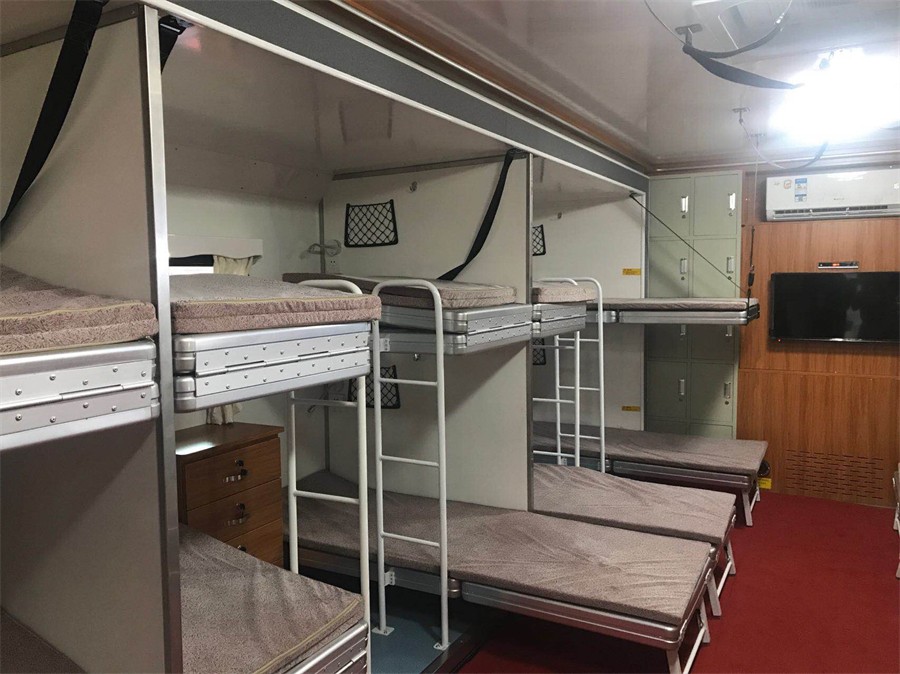

5  宿营床铺  24  个  上下铺形式1900*650，上下铺需翻转折叠
6  地垫  1  套  PVC地垫
7  窗户  6  个  左右厢侧板各设置滑窗3个，均为房车专用滑窗，带纱窗
8  窗帘  6  个  左右各3个抽拉窗帘
9  发电机  1  台  额定功率5KW/柴油
10  电视机  1  台  32寸液晶LED
11  天窗换气扇  2  套  24V，带逃生装置
12  应急照明灯  2  盏
13  顶灯  4  盏  吸顶灯
14  UPS电源  1  套  非机架式， 3KVA
15  蓄电池  8  套  12V 120A
16  柔性阅读灯  24  只  夜间照明及阅读
17  开关  24  只  徳力西
18  插座  24  只  徳力西
19  暖风机  1  台  加热功率5KW
20  空调  2  台  1.5P壁挂式空调，前后各一台
21  电器**箱  1  套  **整车电路
22  配电及**系统  1  套  整车配电及线材
23  **蓄电池  2  块  120A
24  充电机  1  厦门拓宝
25  液压支腿  4  包括：4个支撑腿、液压泵和电动/手动**装置、电磁阀、油管等附属件 ；
26  外观图案  1  套  按照用户要求制作
27  干粉灭火器  4  个  1.5KG干粉灭火器

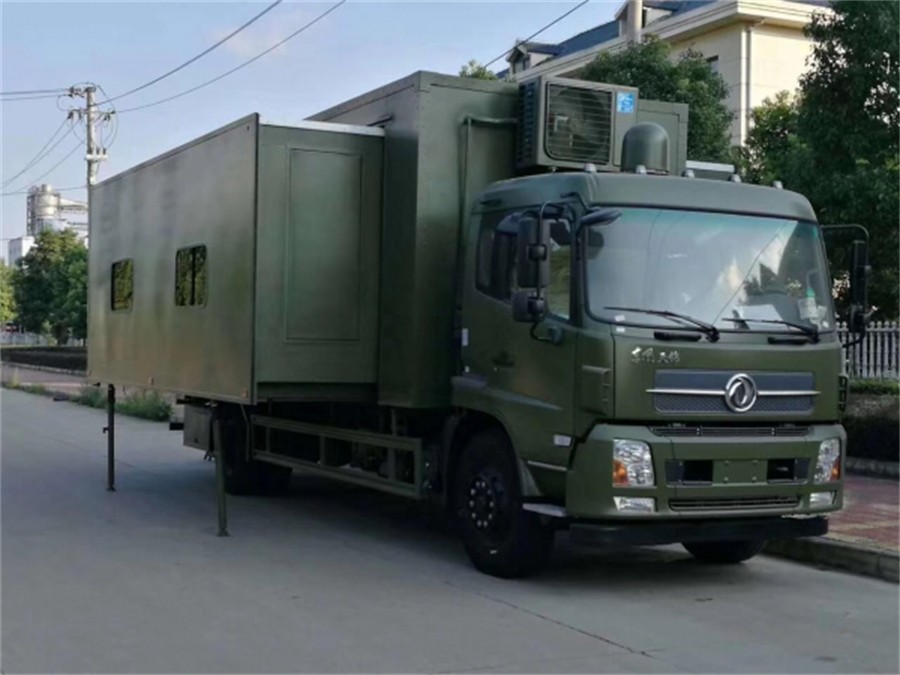

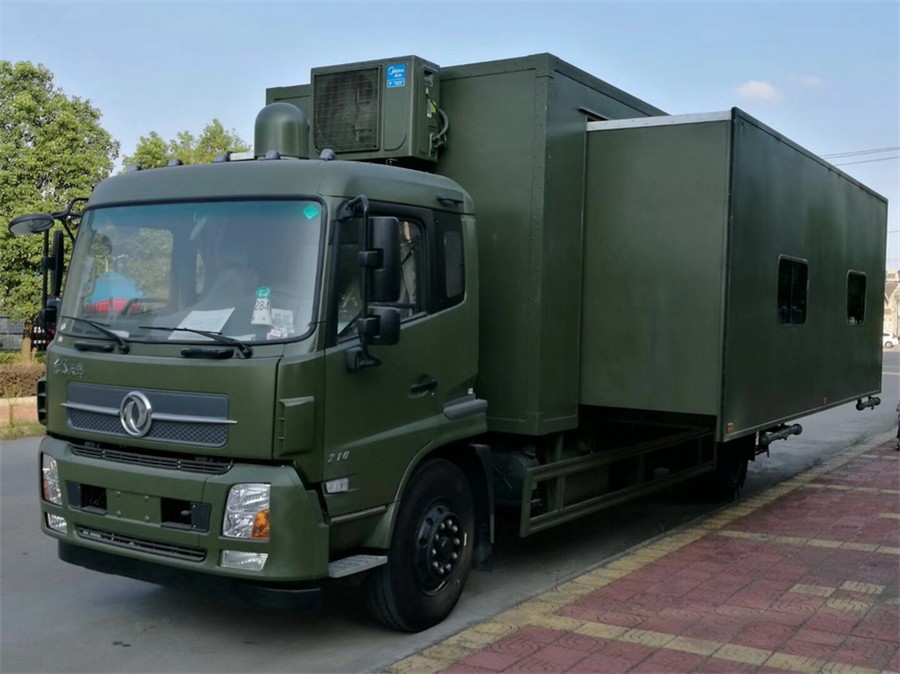

28  侧抽厢  2  套  复合板侧抽厢体，侧拉箱采用手摇式转动，双扩展，齿轮齿条啮合，动力结构简单，体积小，安装维护方便，稳定可靠，使用过程中平稳，快速，安静。
29  自动**箱  2  套  **侧抽厢体
30  支腿  4  套  侧抽厢机械伸缩支腿，左右各2组，共4支。用于支撑拓展箱。

售后服务承诺书

     本公司是一家具有自主研发能力的专用汽车制造企业。多年来经过公司全体员工的不懈努力，已形成一条完整的设计、制造、销售、质量检测和售后服务的产业链。售后服务是我公司售前、售中和售后环节中的重要支柱。特别是近几年来随着公司生产能力的不断提升和出口贸易的展开，售后服务体系得到了完善。

服务体系

一、服务体系是质量管理体系的重要环节。
二、服务保障：本公司服务是严格履行公司程序文件和质量手册，结合市场和用户的要求，给予保障。

三、服务宗旨：专业创造价值，诚信铸就未来！

四、服务机构：在销售公司领导下的售后服务部门，负责公司售后服务工作和管理各驻外机构的服务工作。

服务原则

在用户严格遵循使用说明书，正常操作的情况下，自购车之日起（以车辆出厂登记卡为准）一年内，行驶里程不超过 25000公里之内，因设计、制造、装配原因引起的产品机件损坏，经有关汽车服务站和监督部门鉴定后，在三个工作日内向我公司售后服务部门提交书面资料，售后服务部门确认后实行三包服务。

具体服务如下：

1、三包服务期内的产品质量以包修为主，修理费全免(不包括易损件和电器部分)。

2、终身保修。超过包修期内的产品，需更换配件的只收取相关成本费。

3、免费培训操作员：

⑴ 由我厂安排高级工程师现场指导，学习理论及实际操作；
⑵ 掌握专用车的基本理论，性能以及功能；
⑶ 按程序能熟练的操作；
⑷ 能进行正常的日常维护，排除一般技术故障。
